Este belo disk changer de 7 discos chegou-me às mãos para reparar supostamente com o problema de não carregar os discos. O dono, um vizinho meu, tentou reparar, mas rapidamente percebeu que não tinha conhecimentos suficientes. Problema: deixou os parafusos à solta lá dentro, algo que obviamente nunca se deve fazer.
Assim, antes de testar, tive o cuidado de tentar tirar todos os parafusos e estou convicto que consegui, mas ainda assim, ao tentar ligar, ele não dava sinais de vida. Descobri rapidamente com umas medições das tensões de alimentação que os +5V estavam em falta. Causa: o regulador 7805 estava queimado, provavelmente com um parafuso a fazer curto. Substitui o regulador e o leitor voltou à vida. Mas de facto não carregava nem tocava os discos.
Pus-me à procura de coisas óbvias e tive sucesso: encontrei os fios do motor que carrega os discos arrancados. Não sei porque nem como isso aconteceu, mas não sou detective :). Soldei-os no sítio e ficou a funcionar, carregando, mudando e tocando os discos!
Só notei foi que o mecanismo de prender não estava bem centrado, ficando o CD a rodar ligeiramente desequilibrado, o que causa vibração e ruído e pode levar a falhas de leitura. Corrigi isso instalando uma pequena anilha centrando o veio.
Aproveitei para trocar correias e lubrificar tudo e ficou impecável.

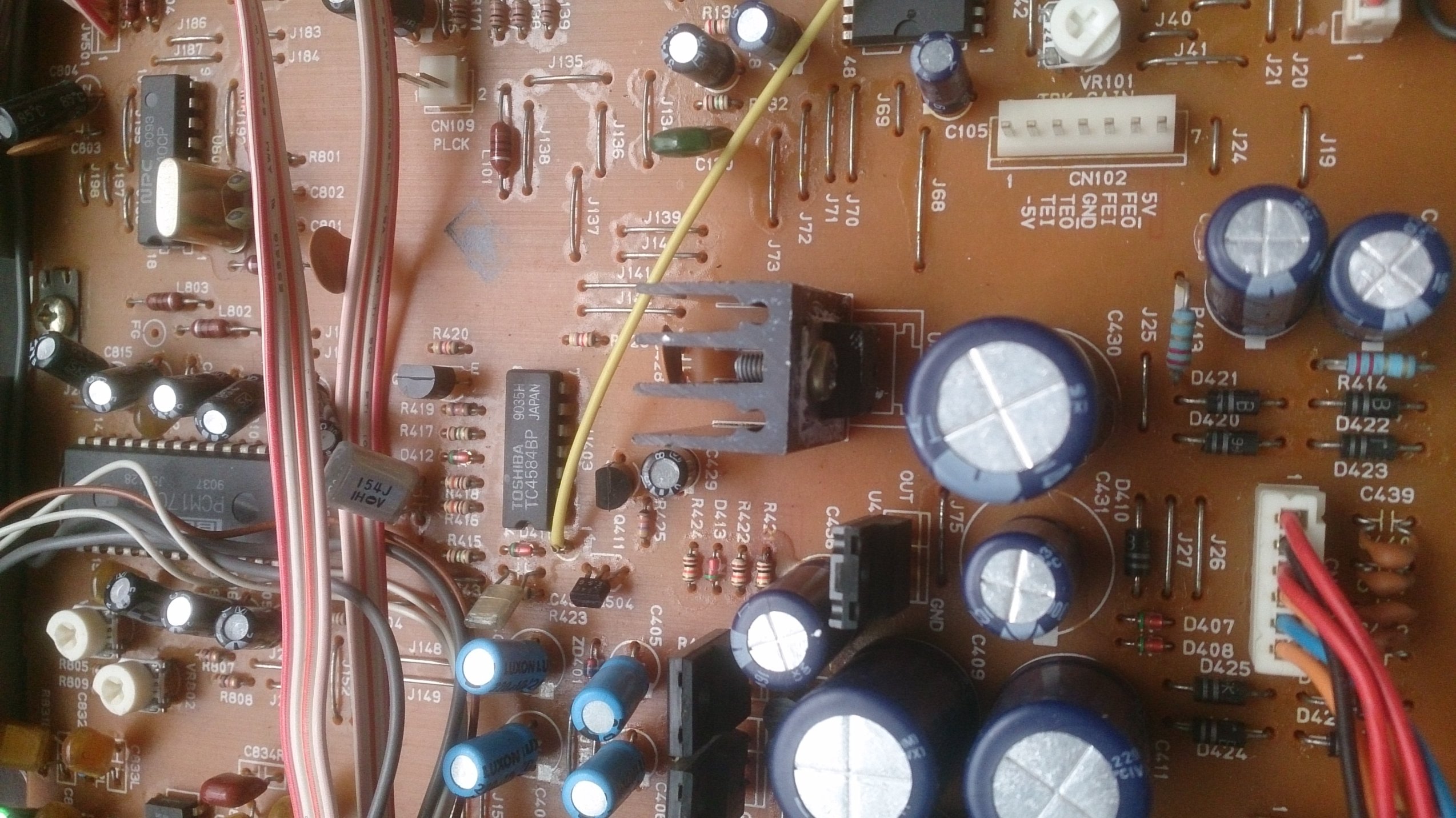

O regulador:

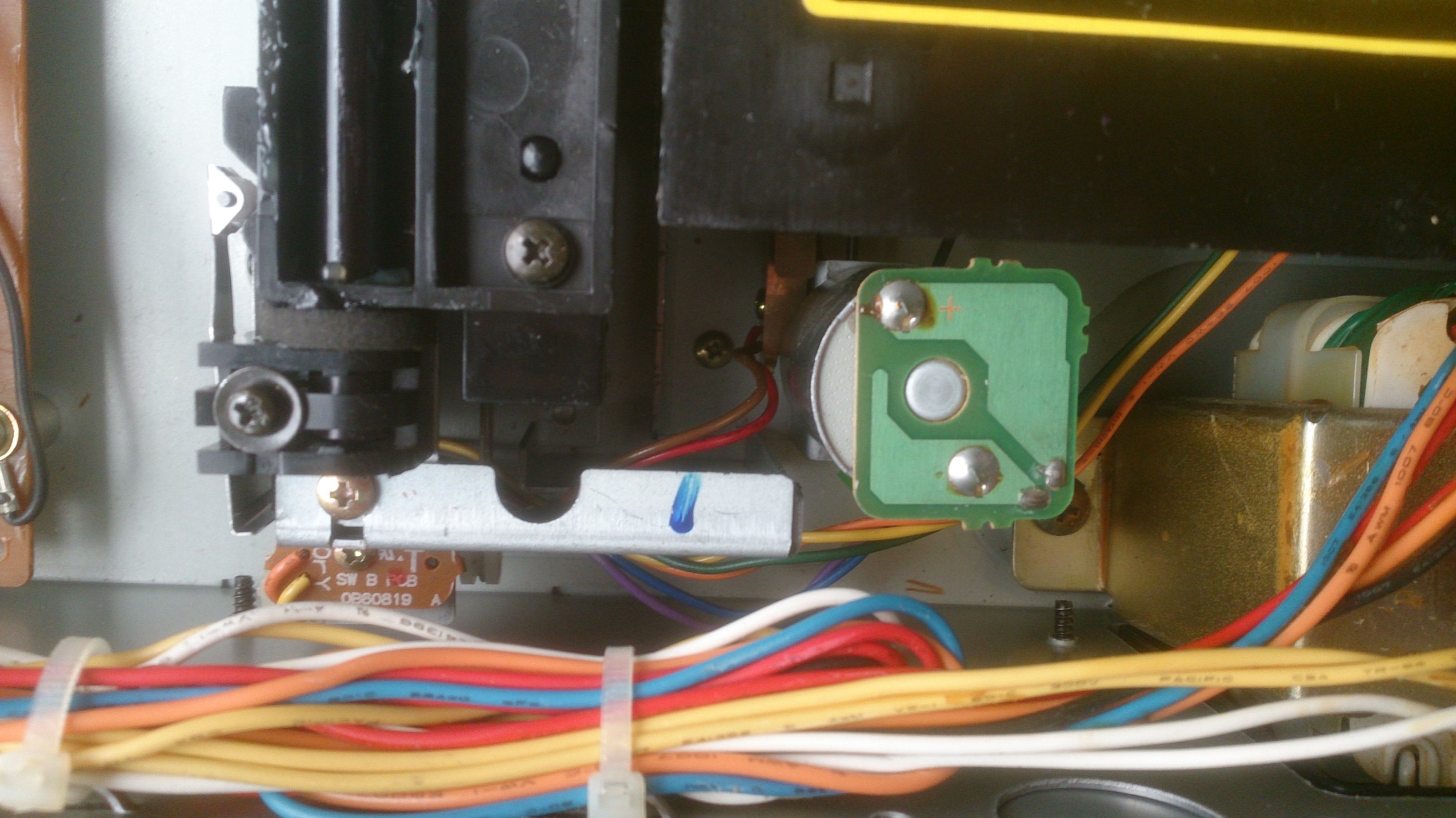

O motor:

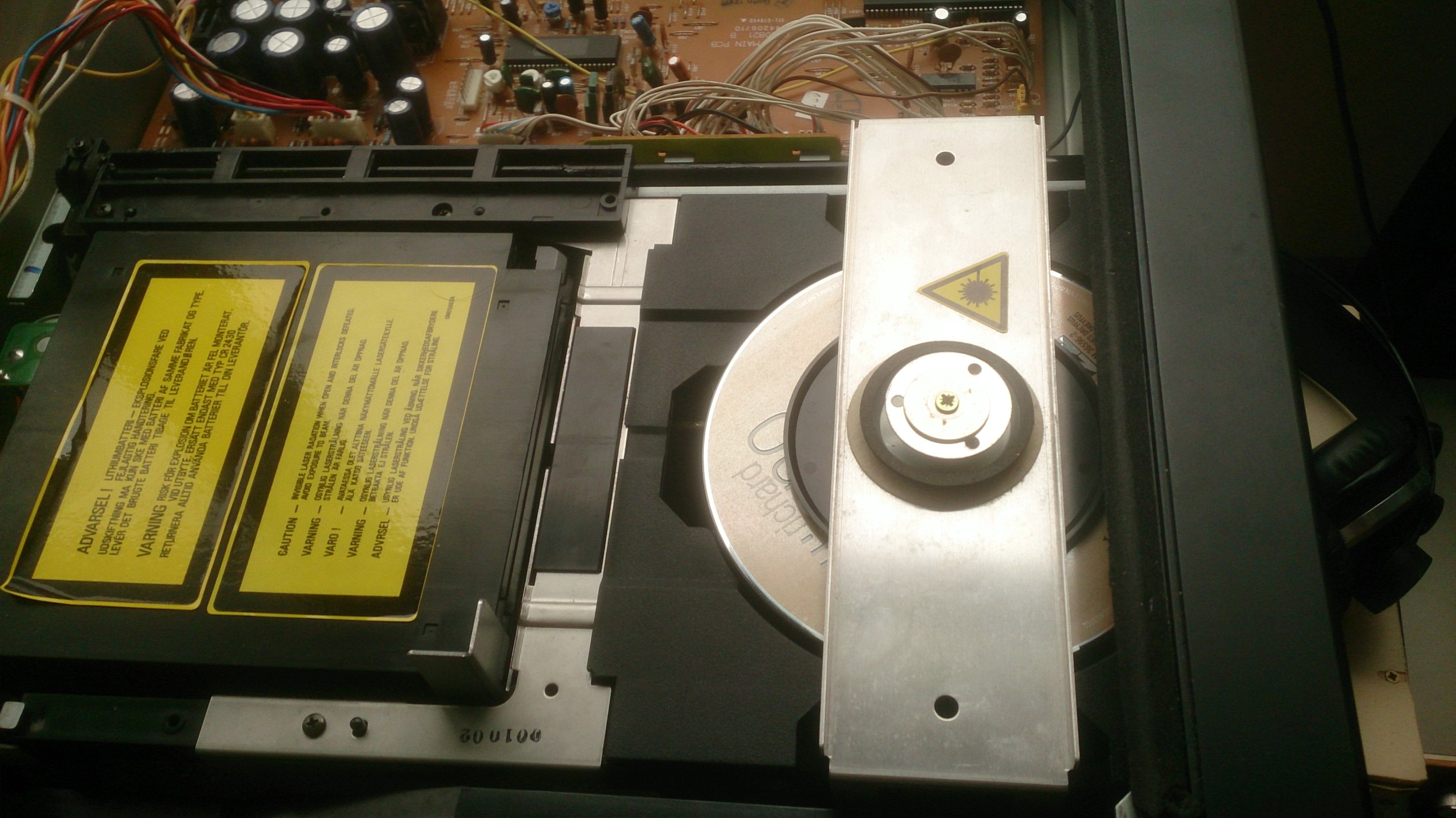

O truque da anilha:

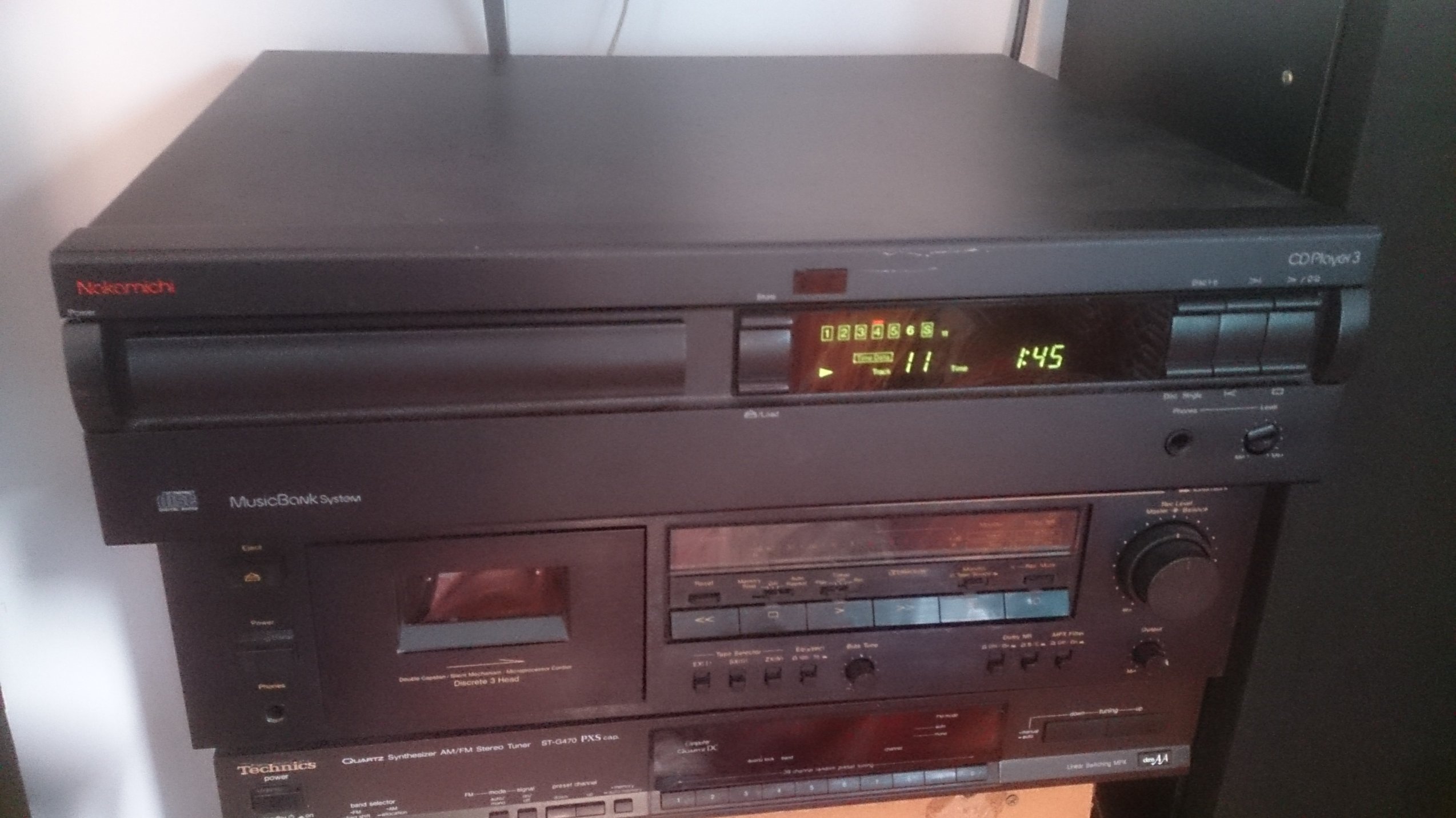

O leitor a funcionar lindamente:
==============
English:
This nice 7 disc changer came to me as supposedly unable to load and change discs. The owner, a neighbour of mine, had tried to fix it himself but quickly discovered that he didn't have enough knowledge. The problem with this: he left the screws loosely inside...
So, before being able to test it I first had to find and take out all loose screws. That was hard but I managed. Unfortunately, when I finally tried to switch it on, it seemed dead on arrival... He must have switched it on when the screws were already inside...
A quick measuring of all supply rails made me find the problem: the +5V rail was gone. Another measurement confirmed that the 7805 regulator was burned. I changed it and the cd player went back to life. But in fact it wouldn't load or even play discs.
I looked for obvious things and was lucky: I found that the wires of the disc load motor were disconnected. Don't know how this had happened, but then again, I'm not a detective.
So, I soldered them back to where they belong and all went back to normal: discs loading, changing and playing. It was playing slightly off center, with vibrations and noise, though, which was not only unpleasant but could give read errors. So I improvised and installed a little washer to center the shaft of the cd mechanism on top where it holds the disc down and this worked just fine.
I also took the opportunity and did the usual maintenance: change belts and lubricate, done! Have a look at the pics above.
